Контроль концентрации СОЖ: рефрактометр и коэффициент рефракции

Главный параметр раствора СОЖ, от которого зависит и стойкость инструмента, и срок службы бака, и здоровье оператора, — это не марка жидкости и не бренд станка, а обычная концентрация в процентах, которую в норме проверяют рефрактометром каждую смену. Слабый раствор не экономит концентрат — он тихо портит станок: свежеобработанная деталь покрывается ржавчиной за ночь, инструмент садится быстрее, а сам раствор протухает и начинает пахнуть сероводородом за считаные дни вместо нормальных недель. Крепкий раствор не улучшает смазывание сверх меры — он даёт пену через край бака, липкий налёт на направляющих и деталях, дерматит у оператора и перерасход концентрата, который списывается прямиком со счёта снабжения без всякой пользы для процесса.

Проблема в том, что «посмотреть на рефрактометр и записать число» — это ещё не контроль концентрации СОЖ, это в лучшем случае половина методики. Ручной оптический рефрактометр откалиброван по шкале Brix, разработанной для сахарных растворов, а не для конкретного концентрата СОЖ, поэтому сырое показание почти никогда не равно реальному проценту в баке. Разницу закрывает коэффициент рефракции — индивидуальный фактор для каждой марки жидкости. Дальше — как работает прибор, откуда взять фактор именно для вашего концентрата, пошаговая методика измерения без типовых ошибок, норма концентрации по видам операций и регламент проверок, который держит раствор в коридоре, а не даёт ему уходить ни в минус, ни в плюс.

Почему концентрация — главный управляемый параметр СОЖ

Концентрат СОЖ — это не просто «масло плюс присадки от запаха», это упакованный в одну канистру пакет функциональных компонентов: эмульгатор, который держит масляную и водную фазу вместе, ингибиторы коррозии, EP-присадки (extreme pressure — «крайнее давление») для тяжёлых режимов резания, бактерициды и фунгициды, стабилизаторы жёсткости воды. Все эти компоненты работают в дозе, рассчитанной производителем под конкретный процент разведения. Разбавьте раствор сильнее нормы — и вы разбавите не только смазывающую плёнку, а сразу весь пакет присадок: концентрация ингибитора коррозии падает ниже рабочего порога одновременно с концентрацией бактерицида, и деталь с инструментом страдают от двух проблем сразу, а не по очереди.

Последствия слабого раствора видны быстро и стоят дорого. На черновой обработке и в простое по выходным недоразведённая эмульсия не держит защитную плёнку на металле — свежая деталь и направляющие станка покрываются ржавыми пятнами уже к утру понедельника. Смазывающая плёнка в зоне резания тоньше расчётной, трение растёт, кромка инструмента греется и садится быстрее паспортного ресурса. А бактерициды, рассчитанные на рабочую концентрацию, в разбавленном растворе не справляются с микрофлорой — раствор протухает, начинает пахнуть сероводородом и превращается в источник дерматита для оператора куда раньше, чем формально закончится его расчётный срок службы.

Перекос в другую сторону не бесплатнее. Избыточная концентрация эмульгатора и ПАВ даёт обильную пену, которая переполняет бак, мешает наблюдать зону резания и требует пеногасителей сверх штатной рецептуры. Липкий масляный налёт на направляющих, патронах и готовых деталях усложняет уборку стружки и иногда портит чистоту поверхности. У оператора, который руками контактирует с раствором, растёт риск раздражения кожи и дерматита — жирный концентрированный раствор агрессивнее к коже, чем рабочий раствор в норме. И, наконец, самое прямое — перерасход концентрата: если рабочий диапазон операции 5–8 %, а цех «на всякий случай» держит 12 %, лишние проценты концентрата не дают пропорциональной прибавки к смазыванию, а вот в деньгах на объёме бака в несколько кубометров эта разница за месяц превращается в заметную статью расходов снабжения.

Отсюда простой вывод для снабженца и технолога: концентрация — единственный параметр раствора, который цех контролирует своими силами ежедневно, без лаборатории и без лишних затрат, если рефрактометр откалиброван и оператор понимает, что именно он читает на шкале. Ошибка в пару процентов, накопленная за месяц эксплуатации, оборачивается либо счётом за преждевременно списанный инструмент и бракованные детали, либо перерасходом концентрата — и то, и другое дороже пяти минут в смену на правильный замер.

Как устроен ручной оптический рефрактометр

Ручной оптический рефрактометр для СОЖ — это компактный прибор с призмой, откидной прозрачной пластиной (daylight plate) и окуляром со встроенной шкалой. Работает он на простом физическом принципе: свет, проходя через жидкость на призме, преломляется тем сильнее, чем выше показатель преломления раствора, а показатель преломления, в свою очередь, растёт вместе с долей растворённых веществ — в случае СОЖ это масляная и присадочная фаза концентрата. В окуляре преломлённый и не преломлённый свет образуют границу света и тени, и положение этой границы на внутренней шкале и есть считываемое значение.

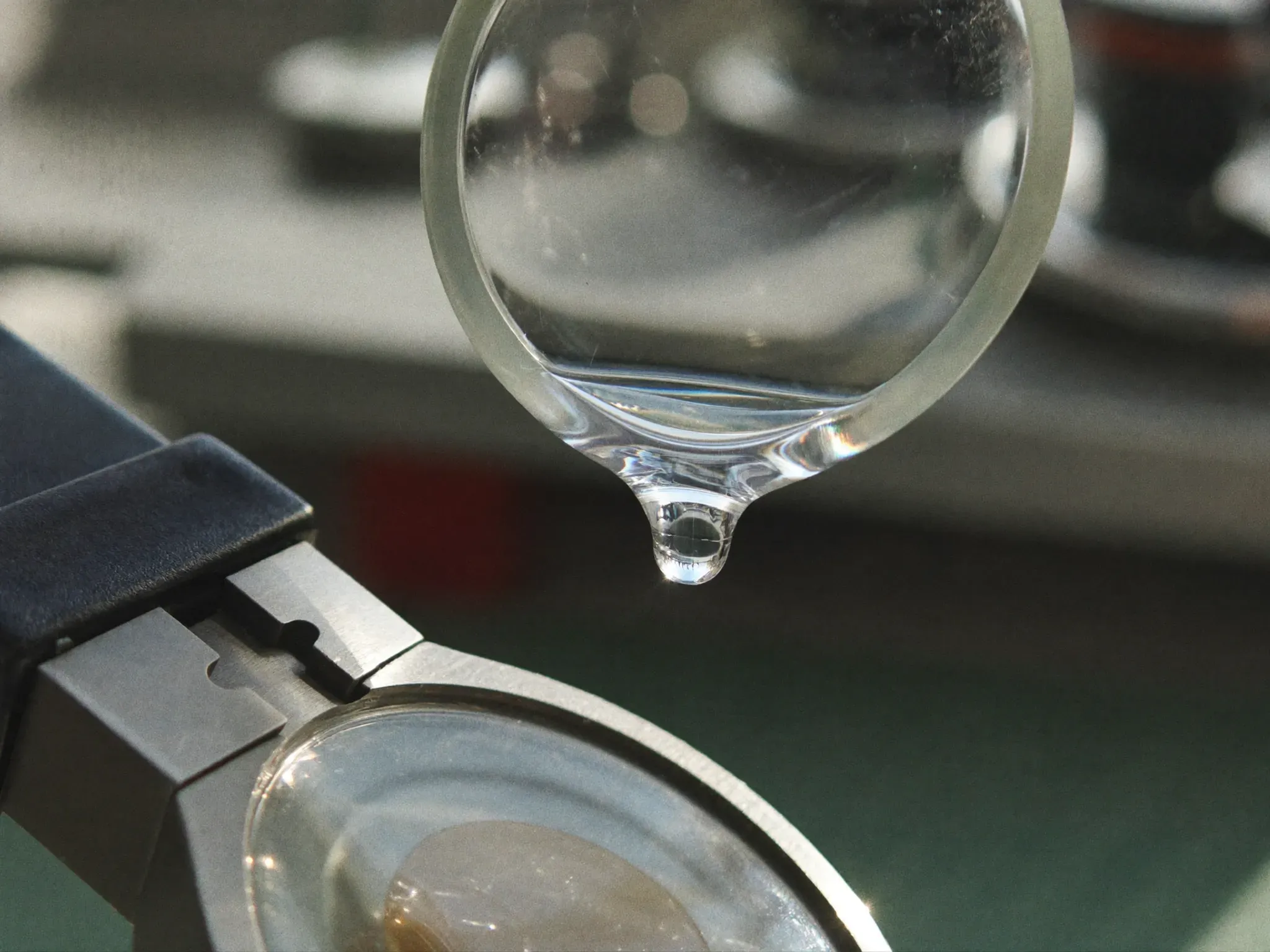

Процедура измерения простая руками: откидную пластину поднимают, наносят на призму пару капель пробы раствора, аккуратно закрывают пластину так, чтобы жидкость растеклась тонким ровным слоем без пузырьков воздуха, направляют прибор в сторону дневного света или лампы (но не прямо на солнце — засветит шкалу) и смотрят в окуляр. Резкая граница света и тени пересекает нанесённую в приборе шкалу Brix ровно в той точке, которую и нужно считать.

Показатель преломления зависит от температуры пробы, и это не мелочь: горячий раствор прямо из бака летом и холодный раствор зимой у окна цеха дадут разные показания на одной и той же реальной концентрации. Модели с ATC (automatic temperature compensation) компенсируют это автоматически в рабочем диапазоне обычно около 10–30 °C. Приборы без автокомпенсации требуют либо поправочной таблицы производителя, либо измерения при температуре, близкой к калибровочной (как правило это около 20 °C) — иначе разброс в жаркий цеховой день легко спишут на «рефрактометр врёт», хотя причина в температуре пробы.

Здесь и кроется ключевая оговорка, важная для следующего раздела: нанесённая на приборе шкала Brix исторически создавалась для измерения доли сахара в водном растворе на пищевых производствах, а вовсе не для конкретной СОЖ. Прибор честно показывает физическую величину — показатель преломления, пересчитанный в условные «сахарные» градусы, — но концентрат СОЖ преломляет свет иначе, чем сахарный сироп той же массовой доли. Поэтому сырое число на шкале — это ещё не процент концентрации в баке, а промежуточное значение, которое нужно скорректировать.

Коэффициент (фактор) рефракции: индивидуальный множитель для каждой марки СОЖ

Коэффициент рефракции, он же фактор рефрактометра (refractometer factor, index factor) — это число, которое переводит сырое показание шкалы Brix в реальный процент концентрации именно вашего концентрата. Формула простая: концентрация в процентах равна показанию по шкале Brix, умноженному на фактор рефракции конкретного продукта. Один и тот же отсчёт 3 по шкале для одной марки СОЖ может означать 4 % концентрации, а для другой — 7 %, и разница целиком объясняется химией состава, а не ошибкой прибора.

Фактор рефракции — не универсальная константа, а паспортная характеристика конкретной марки, которую производитель определяет лабораторно и указывает в технической документации (TDS) продукта, обычно отдельной строкой вроде «Refractometer factor» или «Index factor». Если в паспорте, который пришёл вместе с партией, такой строки нет — фактор нужно запросить у поставщика напрямую: добросовестный производитель СОЖ всегда имеет это значение в лабораторных данных партии, и его отсутствие в комплекте документов — повод насторожиться насчёт глубины технической поддержки поставщика, а не мелкая формальность. К каждой партии концентрата от ГСМ-УРАЛ прикладывается паспорт качества, декларация соответствия и TDS — фактор рефракции для конкретной марки уточняется там же или у технолога поставщика.

Фактор заметно различается между классами СОЖ, и переносить его с одного продукта на другой — гарантированная ошибка измерения. Эмульсолы на минеральном масле и синтетические составы на гликолевой основе по-разному преломляют свет на каждый процент активного вещества: гликоли и синтетические полимеры обычно дают более выраженное изменение показателя преломления на единицу концентрации, чем минеральное масло, поэтому у синтетики и эмульсола фактор рефракции, как правило, разный, а типичный диапазон значений для товарных СОЖ в целом лежит примерно от 1 до 3 в зависимости от химии состава. Использовать фактор одной марки для другой, пусть даже от того же производителя, значит систематически ошибаться в реальной концентрации в одну и ту же сторону каждый день.

Отдельная и частая на практике ловушка — постороннее масло в системе. Утечки гидравлики, смазки направляющих или шпиндельной смазки, попадающие в бак СОЖ, тоже преломляют свет и завышают показание рефрактометра, хотя реальная концентрация рабочего раствора при этом не растёт — растёт только посторонняя масляная примесь. На старых станках с изношенными сальниками это системная история: рефрактометр показывает высокую концентрацию, оператор по инструкции доливает воду, а на деле разбавляет рабочий раствор ниже нормы, одновременно раздражённо считая, что раствор и так «слишком крепкий». Если бак пенится и липнет, а рефрактометр упорно показывает норму или выше, — первое, что стоит заподозрить, это посторонний масляный занос, а не ошибку персонала.

Пошаговая методика измерения концентрации

Первый шаг всегда один и тот же и выполняется до всех остальных — калибровка прибора по дистиллированной или деминерализованной воде: пара капель чистой воды на призму должны дать ровно ноль по шкале Brix при температуре калибровки. Если ноль уходит, прибор подкручивают калибровочным винтом по инструкции производителя. Некалиброванный рефрактометр хуже, чем полное отсутствие измерения: он даёт числу видимость точности и создаёт ложную уверенность в контроле там, где раствор на самом деле давно ушёл из нормы.

Пробу берут не там, где только что долили концентрат, и не с самой поверхности бака, где вода интенсивнее испаряется и раствор локально более концентрирован, — правильная точка отбора это зона активной циркуляции, обратная линия или хорошо перемешанный объём бака. Если систему только что долили или запустили после простоя, стоит дать раствору минуту-две на перемешивание перед отбором, иначе замер покажет не реальную рабочую концентрацию, а случайное локальное значение.

Дальше — сама процедура: пара капель пробы на призму, закрыть пластину, направить в сторону рассеянного дневного света, считать положение границы света и тени по шкале. Полученное сырое число Brix сразу умножают на фактор рефракции конкретной марки, и в журнал контроля записывают именно скорректированный процент, а не сырое показание шкалы. Частая цеховая ошибка — записывать в журнал число со шкалы как есть, будто это уже готовый процент: за несколько недель такой привычки реальная концентрация в документах систематически расходится с фактической, и никто этого не замечает, пока не начнутся проблемы с инструментом или ржавчиной.

После каждого замера призму сразу протирают насухо безворсовой салфеткой — засохший остаток раствора на призме от предыдущей пробы искажает следующее измерение почти незаметно для глаза, но ощутимо для числа. И отдельно контролируют температуру пробы: для приборов без автокомпенсации температуры (ATC) при заметном отклонении от калибровочной температуры (обычно около 20 °C) применяют поправочную таблицу производителя — иначе горячий бак в жаркий цех летом даст завышенное показание, которое легко спутать с реально возросшей концентрацией.

Нормы концентрации по операциям

Единой нормы концентрации на все случаи не существует — она задаётся операцией, обрабатываемым металлом и в конечном счёте паспортом конкретной марки СОЖ, но отраслевые ориентиры по видам обработки достаточно устойчивы, и с них удобно стартовать, если конкретных цифр от поставщика под рукой ещё нет.

Как правильно готовить и доливать раствор

Порядок смешивания при первичном приготовлении раствора не мелочь, а частая причина нестабильной эмульсии: концентрат всегда льют в воду, а не наоборот. Если лить воду в концентрат, эмульгатор не успевает правильно охватить масляную фазу, происходит так называемая инверсия эмульсии, и на выходе получается нестабильная смесь, склонная к расслоению уже в первые дни работы — визуально раствор может выглядеть нормально сразу после смешивания и разваливаться только через сутки, когда разбираться в причине уже не с руки. Там, где объёмы позволяют, разумно использовать проточный смеситель или автоматическую станцию дозирования (венчурный смеситель) вместо ручного налива на глаз по меткам на ведре — ручной налив по меткам остаётся самым частым источником ошибки концентрации в цеху ещё до того, как в дело вступает рефрактометр.

Первую заправку свежего раствора готовят сразу на целевой процент с учётом фактора рефракции конкретной марки и проверяют рефрактометром до заливки в бак станка, а не после — поправить концентрацию в замесочной ёмкости на 200 литров в разы дешевле и быстрее, чем корректировать уже циркулирующую систему на пару кубометров, где неверная концентрация успеет разойтись по всем магистралям и карманам станка.

С доливкой в процессе эксплуатации сложнее, потому что потери раствора бывают двух разных природ, и реагировать на них нужно по-разному. Испарение уносит только воду и само по себе повышает концентрацию оставшегося раствора, поэтому чисто испарительные потери логично компенсировать обычной водой, проверяя результат рефрактометром. Вынос раствора со стружкой, деталями и тарой (drag-out) уносит весь раствор целиком в исходной пропорции и на саму концентрацию не влияет, но требует пополнения объёма — и здесь доливка чистой водой на постоянной основе постепенно и незаметно вымывает присадочный пакет пропорционально объёму долива, поэтому для систем с заметным механическим уносом раствора правильнее готовить отдельный долив слабым раствором концентрата (заметно ниже рабочей концентрации, ровно чтобы после подмеса общий процент в баке остался в целевом коридоре) и обязательно перепроверять итог рефрактометром, а не полагаться на то, что долив «на глаз» вернул раствор к норме.

Точные методы: титрование, лаборатория и автоматические дозаторы

Рефрактометр — быстрый и практичный инструмент для ежедневного контроля, но он косвенный: измеряет показатель преломления и требует правильного фактора, откалиброванного прибора и чистой пробы без постороннего масла. Там, где нужна точная привязка к реальному химическому составу — при разборе рекламации, спорной ситуации с качеством партии или просто как периодическая сверка — используют кислотно-щелочное титрование: пробу раствора титруют реагентом до изменения цвета индикатора, и по объёму израсходованного реагента напрямую вычисляют содержание активного вещества, независимо от оптических особенностей конкретной жидкости или засветки прибора.

Общие технические требования к водосмешиваемым СОЖ, включая методы контроля физико-химических показателей раствора, заданы ГОСТ 32478-2013 — и титриметрическая проверка партии концентрата опирается на ту же нормативную базу, что и паспорт качества, который прилагается к отгрузке. Для цеха это означает, что периодическая титриметрическая сверка не самодеятельность технолога, а признанный отраслевой метод контроля, который стоит держать в резерве наряду с ежедневным рефрактометром.

Для крупных участков с центральной системой подачи СОЖ на несколько станков разумной инвестицией становится автоматический дозатор (пропорционер): он подмешивает концентрат и воду в заданном соотношении через калиброванные насосы без участия оператора, снимая человеческий фактор из ежедневных доливок. Это не отменяет периодический контроль рефрактометром и титрованием — сам дозатор со временем засоряется, насосы теряют калибровку, и без спот-проверки автоматика молча уводит концентрацию из нормы точно так же, как это делает невнимательный оператор с ведром на глаз.

Показание по шкале Brix — ещё не готовая концентрация, нужен коэффициент рефракции конкретной марки.

Регламент проверок: периодичность и журнал

Периодичность замеров логично привязывать к тяжести операции и скорости, с которой раствор реально может уйти из нормы: на шлифовании и финишных операциях с ЧПУ, где допуски по качеству поверхности жёстче, а последствия отклонения концентрации дороже, замер делают чаще, чем на рядовом черновом точении. Ниже — рабочий ориентир по операциям, методу и частоте контроля, который можно взять за основу регламента участка.

Как посчитать коэффициент рефракции самостоятельно, если его нет в паспорте?

Если производитель не указал фактор явно, его можно определить лабораторно: приготовить эталонный раствор точно известной концентрации по массе (например, точно отвесить концентрат и воду на весах, получив ровно 5 %), измерить его рефрактометром и получить сырое показание по шкале Brix, затем разделить известный процент на это показание — получившееся число и есть фактор рефракции для данной марки. Для надёжности стоит повторить расчёт на двух-трёх разных эталонных концентрациях в рабочем диапазоне (скажем, 3 %, 5 % и 8 %), убедиться, что коэффициент получается стабильным, и взять среднее значение. Но проще и быстрее в большинстве случаев просто запросить фактор у поставщика — эта величина обычно уже определена производителем в лабораторных испытаниях партии и не требует повторной самостоятельной калибровки в цеху.

Почему рефрактометр показывает неверную концентрацию?

Чаще всего за расхождением стоит одна из четырёх причин. Первая и самая частая — постороннее масло в баке (утечки гидравлики, смазки направляющих), которое завышает показание, не будучи при этом рабочим концентратом. Вторая — неоткалиброванный прибор: если ноль по дистиллированной воде давно не проверяли, прибор может систематически врать в одну сторону. Третья — температура пробы: для моделей без автокомпенсации (ATC) горячий раствор в жаркий цех даёт завышенное число без поправочной таблицы. Четвёртая, менее очевидная, — глубокая деградация присадочного пакета в старом растворе из-за бактериального разложения, которая может немного изменить оптические свойства жидкости независимо от реального соотношения масла и воды. Именно поэтому периодическая титриметрическая сверка полезна даже там, где рефрактометром пользуются ежедневно и без нареканий — она ловит все четыре причины расхождения разом.

Что делать, если концентрация в баке систематически уходит от нормы?

Сначала выяснить направление и повторяемость отклонения, а не сразу «поправлять на глаз». Если концентрация стабильно ниже нормы, чаще всего причина в привычке доливать потери чистой водой независимо от их природы — проверьте, не преобладает ли в системе механический унос раствора (drag-out) со стружкой и деталями, и при необходимости перейдите на долив слабым раствором концентрата вместо воды. Если концентрация стабильно выше нормы, в первую очередь стоит проверить бак на постороннее масло, а не считать, что оператор просто льёт лишний концентрат. В обоих случаях правильная последовательность действий — измерить рефрактометром, рассчитать нужную корректировку по объёму бака и целевому проценту, долить рассчитанный объём и повторно замерить, а не добавлять воду или концентрат «на глаз» до тех пор, пока цифра на приборе визуально не понравится.
