Механизм действия СОЖ: как жидкость охлаждает и смазывает зону резания

Заказчик спрашивает: «А какая разница, чем поливать фрезу — лишь бы холодная была?» Разница есть, и она стоит денег: не в теории, а в стойкости инструмента, шероховатости детали и ржавчине на партии деталей после выходных. Механизм действия СОЖ — это не «просто холодная жидкость», а инженерный баланс из пяти конкурирующих функций, которые одновременно происходят в микронах от режущей кромки при температуре в сотни градусов и давлении, которое металл выдерживает с трудом.

В этой статье — честная физика без маркетинговых обещаний: куда реально доходит СОЖ в зоне резания, почему охлаждение и смазывание тянут одеяло каждое на себя, что делают EP-присадки на молекулярном уровне и как один параметр — концентрация раствора — переворачивает весь баланс. Если разбираться в механизме, выбор конкретной марки под конкретную операцию перестаёт быть гаданием по каталогу.

Три очага резания: где рождается тепло и куда реально доходит СОЖ

Резание металла — это управляемое разрушение материала по плоскости сдвига. В классической модели процесса выделяют три зоны, где выделяется тепло и работает трение. Первая — зона первичной деформации, узкая плоскость сдвига внутри самого материала, где заготовка превращается в стружку; здесь металл пластически деформируется за микросекунды, и большая часть механической работы резания переходит в тепло.

Вторая зона — контакт стружки с передней поверхностью инструмента: стружка скользит по резцу под огромным давлением, трение здесь максимально, а температура на границе может достигать 600–900 °C для стали и заметно выше при обработке жаропрочных сплавов и нержавейки. Третья зона — контакт задней поверхности инструмента с уже обработанной поверхностью детали, зона упругого восстановления материала и главный источник износа по задней грани.

Ключевая инженерная правда, которую редко проговаривают продавцы СОЖ: жидкость физически не может залить эти зоны напрямую. Давление контакта стружка-инструмент таково, что капля туда не протискивается — СОЖ работает по периферии контакта, охлаждает инструмент и деталь снаружи, частично проникает по капиллярам и через паровую фазу, а на подаче под высоким давлением (HPC-системы) действительно вбивается ближе к кромке. Отсюда и то, почему подача, давление и точность прицеливания сопла на станке значат не меньше, чем состав самой жидкости.

Отдельный случай — подача СОЖ через внутренний канал инструмента (coolant-through-tool), которая применяется на глубоком сверлении и обработке отверстий большой глубины. Здесь жидкость под давлением идёт прямо по каналу сверла к вершине, минуя внешний обвод, и физически доходит до зоны резания там, где обычная наружная подача до неё в принципе не дотягивается из-за глубины отверстия и заполнения канала стружкой. Это не отменяет описанные три зоны, но меняет геометрию доставки: чем глубже и уже отверстие, тем важнее не состав жидкости, а способ её подачи.

Охлаждение: как СОЖ реально отводит тепло

Главный механизм охлаждения — конвективный теплообмен: поток жидкости уносит тепло с поверхности инструмента, стружки и детали пропорционально скорости потока, разнице температур и теплоёмкости самой жидкости. Чем быстрее и чем больше жидкости прогоняется через зону, тем ниже установившаяся температура кромки — это база, на которой считают производительность СОЖ-станции цеха.

Вода как основа СОЖ выигрывает у масла с большим отрывом именно по теплоёмкости: у воды она около 4,2 кДж/(кг·К), у минерального масла — около 1,8–2,0 кДж/(кг·К), то есть вода забирает вдвое-втрое больше тепла на тот же прирост температуры и тот же объём жидкости. Добавьте сюда теплопроводность воды (около 0,6 Вт/(м·К) против 0,13–0,15 у масла) — и станет понятно, почему неразбавляемые масла типа МР-3 и МР-7С применяют не там, где нужно охлаждение, а там, где нужна смазка при относительно низких скоростях: глубокое сверление, нарезание резьбы, протяжка.

Полностью синтетические СОЖ без масляной фазы (как Kuranto 411 QS) охлаждают ещё лучше эмульсий того же ценового класса — не за счёт магии, а за счёт химии смачивания: более низкое поверхностное натяжение и отсутствие масляных капель дают более тонкую и равномерную плёнку жидкости на горячей поверхности, лучший контакт и вклад испарительного охлаждения. Это одна из причин, почему синтетику предпочитают на ЧПУ при обработке нержавейки и жаропрочных сплавов, где локальный нагрев кромки — главный враг стойкости пластины.

Есть и обратная сторона, которую редко считают на этапе закупки: реальный теплоотвод определяется не только составом жидкости, но и объёмом бака, производительностью насоса и наличием теплообменника в станции СОЖ станка. Даже правильно подобранная синтетика перестаёт эффективно охлаждать, если бак маленький, а жидкость гоняется по кругу без остывания — за смену температура в баке ползёт вверх, и к вечеру СОЖ приходит в зону резания уже тёплой. Это вопрос не химии, а инженерии цеха, но именно он чаще всего сводит на нет паспортные характеристики продукта.

Смазывание в зоне резания: почему работает не гидродинамика, а граничная плёнка

В подшипнике или направляющей станка при достаточной скорости и вязкости смазки образуется гидродинамический клин — слой жидкости толще микронеровностей поверхностей, который полностью разделяет трущиеся тела. В зоне резания такого не бывает: давления на контакте стружка-инструмент на порядки выше, чем в любом узле трения станка, а толщина возможной плёнки жидкости меньше высоты микронеровностей обеих поверхностей.

Поэтому в резании работает граничная смазка: полярные молекулы жидкости — эфиры, жирные кислоты, амины — адсорбируются на металлической поверхности и выстраиваются в мономолекулярные или несколько-молекулярные слои, ориентированные полярной головой к металлу. Эта тонкая, но прочная на сдвиг плёнка снижает коэффициент трения и адгезию между свежесрезанным металлом и инструментом даже там, где толстая гидродинамическая плёнка невозможна в принципе.

Если граничной смазки не хватает, металл контактирует с металлом напрямую: растёт сила резания и потребляемая мощность привода, повышается температура кромки, появляется наростообразование — налипание обрабатываемого металла на переднюю поверхность инструмента, которое портит шероховатость и ускоряет выкрашивание кромки. Именно нехватку граничной смазки чаще всего путают с «плохой СОЖ», хотя причина обычно в неправильном выборе продукта под операцию.

EP- и AW-присадки: смазка, которая включается только при экстремальном давлении

EP-присадки (extreme pressure) — это молекулы, которые в обычных условиях в реакцию не вступают и просто плавают в растворе, но активируются локальным пиком давления и температуры прямо в контакте стружка-инструмент. В этот момент металлическая поверхность — ювенильная, то есть только что вскрытая резанием и химически активная, — вступает в реакцию с серо-, фосфор- (реже хлор-) содержащими соединениями присадки, образуя тонкую плёнку сульфида или фосфида железа.

Эта плёнка — «жертвенная»: у неё низкая прочность на сдвиг, она легко срезается вместо того, чтобы дать металлу свариться с инструментом. Именно так EP-химия предотвращает адгезионный износ и наростообразование на тяжёлых операциях. Активная сера даёт самый сильный EP-эффект, но она же химически агрессивна к цветным металлам — окрашивает и корродирует медь, латунь, бронзу, поэтому для алюминия и цветных сплавов формулируют составы без активной серы, как в линейке Kuranto AL 7 и AL 411.

AW-присадки (anti-wear) работают иначе и постоянно: они не ждут пикового давления, а формируют более тонкую защитную плёнку уже при умеренных нагрузках — это фоновая защита на любой операции, а не спасение для тяжёлых. Хлорсодержащие EP-присадки исторически были самыми сильными, но сегодня их использование сокращается — по экологическим требованиям и из-за более высокого класса опасности отходов при утилизации отработанной СОЖ, поэтому в современных формулах приоритет у серо-фосфорной химии.

На практике технологу не нужно разбираться в химии присадок до формулы — достаточно читать TDS продукта внимательно: формулировки «усиленный EP-пакет», «для тяжёлых операций», «для труднообрабатываемых материалов» указывают на серо-фосфорную защиту под нагрузку, а «для лёгких и средних операций», «универсальная» — на более лёгкий AW-пакет без расчёта на экстремальное давление. Попытка сэкономить, взяв универсальный продукт под тяжёлую операцию, обычно обходится дороже стоимости самой СОЖ — сломанным метчиком или запоротой партией резьбовых отверстий.

Смазывание против охлаждения: неизбежный компромисс СОЖ

Вот где начинается инженерный компромисс, о котором молчат в рекламных буклетах: густая масляная плёнка, которая отлично смазывает, — плохой теплоноситель. У неразбавляемых масел низкая теплоёмкость, высокая вязкость ограничивает конвективный поток, а толстая масляная плёнка попросту работает как теплоизолятор на границе металл-жидкость. Поэтому неразбавляемые масла (МР-3, МР-7С) применяют там, где смазывание важнее охлаждения: глубокое сверление, нарезание резьбы метчиком, протяжка — операции с низкой скоростью резания и высоким давлением в зоне контакта, где перегрев кромки не главная угроза, а вот сваривание и вырыв резьбы — главная.

Водосмешиваемые эмульсии и синтетика — зеркальная ситуация: отличное охлаждение за счёт воды как основы, но воде физически нечем формировать прочную граничную плёнку — она не полярна нужным образом и не удерживается на металле сама по себе. Поэтому в эмульсию и синтетику добавляют эмульгаторы, полярные лубриканты и EP/AW-пакет — не чтобы сделать жидкость «ещё лучше», а чтобы компенсировать то, что забирает вода.

Практический вывод для снабженца и технолога: нельзя просто «долить смазки в СОЖ» и получить одновременно лучшее охлаждение и лучшую смазку — увеличение масляной фазы почти всегда снижает теплоотвод, а разбавление водой почти всегда ослабляет плёнку. Правильный путь — подбирать формулу и концентрацию под доминирующую потребность операции: высокоскоростное фрезерование и точение нержавейки — про охлаждение, тяжёлое сверление и резьбонарезание — про смазывание.

Если сопоставить основные классы СОЖ по этим двум конкурирующим параметрам, компромисс становится нагляднее: чем выше в формуле доля масляной фазы, тем сильнее смазывающая плёнка и тем слабее охлаждение и устойчивость к жёсткой воде, и наоборот.

Пять функций СОЖ в одной таблице

СОЖ — это не «жидкость, которая охлаждает», а многофункциональный раствор, где минимум пять механизмов работают параллельно и конкурируют за одни и те же молекулы присадок. Собрали механизм, ключевой компонент и практический эффект каждой функции в одну таблицу, чтобы держать всю картину перед глазами при выборе продукта.

Моющая и транспортная функция: как СОЖ вымывает стружку из зоны резания

Чистая вода плохо смачивает металл и стружку из-за высокого поверхностного натяжения — капля скорее скатится, чем растечётся по поверхности. Поверхностно-активные вещества в составе СОЖ снижают поверхностное натяжение в разы, жидкость растекается тонким слоем, проникает в щели между стружкой и инструментом и буквально отрывает частицы металла от зоны контакта потоком.

Это не декоративная функция. На ЧПУ с длинным необслуживаемым циклом невынесенная стружка забивается между витками резьбы, наматывается на сверло, попадает повторно под резец и царапает уже обработанную поверхность, а при глубоком сверлении и вовсе может заклинить инструмент в отверстии. Правильная подача, давление и прицеливание сопла на зону резания здесь работают в связке с моющими свойствами самой жидкости.

Обратная сторона активных ПАВ — пенообразование, особенно на мягкой воде и при высоком давлении подающих насосов. Избыточная пена снижает эффективность теплоотвода, поскольку пена — плохой проводник тепла, может переливаться через борта поддона и мешает визуальному контролю уровня и концентрации в баке станка, поэтому в формулу закладывают пеногасители, а на станции цеха контролируют жёсткость воды для разбавления.

Транспортная функция не заканчивается на выносе стружки из зоны резания — дальше стружка и мелкий абразив должны осесть в отстойнике или уйти на фильтр, иначе они вернутся в контур циркуляции и будут царапать следующие детали. Поэтому в цехе моющую способность самой жидкости всегда дополняют механической фильтрацией: отстойные секции бака, магнитные сепараторы для стальной стружки, бумажные или сетчатые фильтры для мелкой взвеси и регулярное снятие постороннего масла с поверхности, которое иначе кормит бактерии и портит запах раствора.

Антикоррозионная защита детали и станка

Свежесрезанная поверхность стали и особенно чугунная стружка химически активны и без защиты покрываются ржавчиной за считаные минуты во влажном цеховом воздухе — это явление называют мгновенной коррозией, flash rust. Для детали это брак или лишняя операция по расконсервации, для партии деталей после выходных — потенциальный возврат от заказчика.

Защиту дают ингибиторы коррозии — амины, карбоксилаты и их производные, которые адсорбируются на металле и формируют пассивирующую плёнку, плюс щелочной резерв самого раствора (обычно pH около 8,5–9,5 для эмульсий), который стабилизирует эту плёнку и не даёт кислой среде развиться в баке. Разные металлы требуют разного баланса ингибиторов — то, что защищает сталь, может быть избыточным или, наоборот, недостаточным для чугуна и агрессивным для цветных сплавов.

Функция работает и в обратную сторону — защищает сам станок: направляющие, шпиндель, инструментальную оснастку от коррозии при контакте с разбрызганной жидкостью и конденсатом. В России состав и классификацию водосмешиваемых СОЖ регламентирует ГОСТ 32478-2013 — на него стоит смотреть при сверке паспорта качества партии с тем, что реально льётся в бак станка.

Отдельный риск — обработка разных металлов на одном участке и хранение смешанной стружки: контакт стали и цветных сплавов во влажной среде создаёт условия для гальванической коррозии, когда один металл разрушается быстрее за счёт другого. Разносить сбор стружки по контейнерам и не смешивать разнородный металлолом в одном поддоне — простое правило, которое снижает и коррозионные риски, и претензии по цене при сдаче отходов на переработку.

Концентрация раствора: как один параметр перестраивает баланс всех функций

Концентрацию рабочего раствора проверяют рефрактометром: показание прибора умножается на коэффициент коррекции конкретного продукта (обычно от 1,0 до 2,0), потому что рефрактометр реагирует не только на концентрат, но и на растворённые соли жёсткой воды. Для большинства операций общего назначения рабочий диапазон — 3–8%, для трудных материалов вроде нержавейки и титановых сплавов на ЧПУ концентрацию поднимают до 10–12% — здесь как раз работает более концентрированная синтетика вроде Kuranto 411 QS.

Заниженная концентрация — это не «экономия», а снятие защиты сразу по нескольким функциям одновременно: EP/AW-плёнка становится тоньше и рвётся при обычной нагрузке, щелочной резерв падает и деталь начинает ржаветь, а биоцидный пакет, рассчитанный на определённое соотношение, перестаёт справляться с бактериями — раствор быстрее портится и начинает пахнуть.

Завышенная концентрация — обратная проблема: вязкость раствора растёт, теплоотвод падает именно тогда, когда он больше всего нужен, усиливается пенообразование, на детали и станке остаётся липкий налёт присадок, который потом приходится смывать отдельно, а расход концентрата на кубометр раствора растёт без пропорционального выигрыша в смазывающей способности. Ежедневная проверка рефрактометром и корректировка долива обходятся дешевле, чем оба этих сценария вместе взятые.

Коэффициент коррекции для рефрактометра у эмульсии, полусинтетики и синтетики разный — брать «стандартный» множитель 1,0 для всех продуктов подряд некорректно, актуальный коэффициент указан в TDS конкретной марки. На крупных участках имеет смысл вести журнал замеров по каждому баку станка: разовая проверка ничего не говорит о тренде, а вот падение концентрации на 1–2 пункта за несколько дней при неизменном режиме долива обычно сигнализирует об утечке концентрата или ошибке дозирующего насоса раньше, чем это станет заметно по качеству детали.

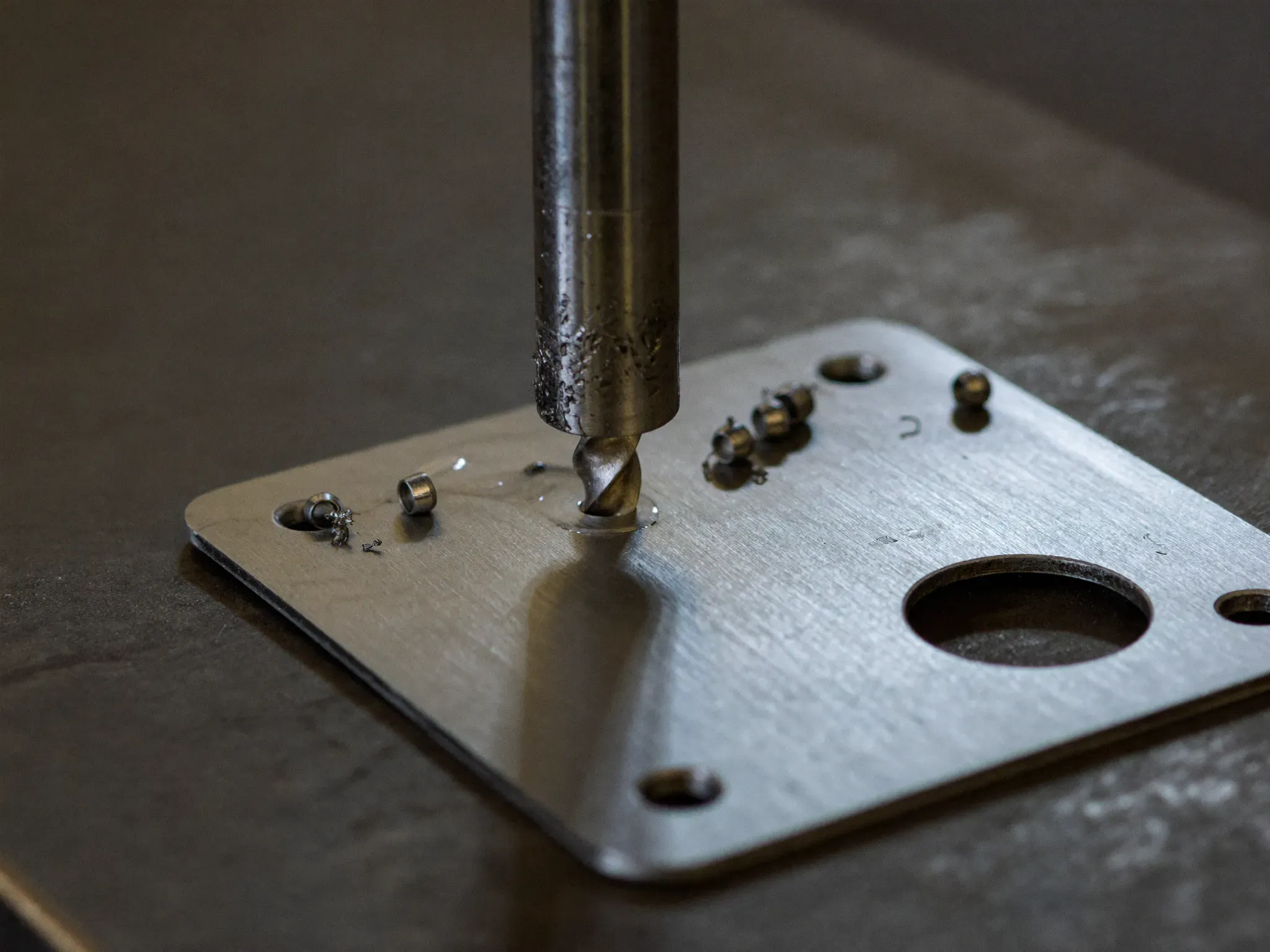

На тяжёлых операциях вроде нарезания резьбы решает смазывающая, а не охлаждающая функция.

Почему СОЖ пахнет?

Запах — почти всегда результат работы анаэробных, часто сульфатредуцирующих бактерий в застойных зонах системы: дно бака, мёртвые участки трубопроводов, зона слива в выходные, когда циркуляция и аэрация останавливаются. Бактерии питаются в том числе отработанным маслом и обеднённым присадочным пакетом, а в анаэробных условиях выделяют сероводород — тот самый запах тухлых яиц. Решение — регулярное снятие масляной плёнки с поверхности бака, дозирование биоцида по регламенту и периодическая чистка застойных зон, а не разовое добавление «чего-нибудь для запаха» в уже заражённый раствор.

Почему нельзя просто лить в зону резания чистую воду?

Потому что вода в одиночку не выполняет ни одной из пяти функций СОЖ, кроме частично охлаждения. У неё высокое поверхностное натяжение — она плохо смачивает металл и не проникает в контакт, у неё нет полярных молекул для граничной смазки, значит, будет наростообразование и ускоренный износ инструмента, у неё нет ингибиторов, значит, деталь и станок начнут ржаветь в течение часа, и нет биоцидного пакета — стоячая вода протухает за пару дней. СОЖ — это именно инженерный компромисс, который добавляет к воде всё то, чего ей не хватает, не жертвуя при этом её главным преимуществом — теплоёмкостью.

Что будет, если использовать СОЖ без EP-присадок на тяжёлой операции?

На фрезеровании с умеренной нагрузкой это может остаться незамеченным, но на нарезании резьбы метчиком, глубоком сверлении или протяжке — операциях с высоким давлением в зоне контакта и низкой скоростью — отсутствие EP-пакета почти гарантированно даёт сваривание стружки с инструментом, вырыв резьбы, повышенный крутящий момент и обрыв метчика. Для таких операций нужна либо СОЖ с усиленным EP-пакетом, либо неразбавляемое масло вроде МР-3 или МР-7С, где смазывающая способность заведомо приоритетнее охлаждения.

Как выбрать СОЖ, если понимаешь механизм, а не название на этикетке

Зная физику — три зоны резания, конкуренцию охлаждения и смазывания, роль EP/AW-присадок и чувствительность к концентрации, — выбор конкретной марки перестаёт быть верой в этикетку. Для высокоскоростного точения и фрезерования нержавейки и цветных сплавов логична синтетика вроде Kuranto 411 QS или AL 7 / AL 411 без активной серы, для универсальных цеховых задач на жёсткой воде — полусинтетика Kuranto 421 QS, а для тяжёлого сверления, резьбонарезания и протяжки — неразбавляемые масла МР-3 и МР-7С.

Если не хочется гадать вручную — быстрее прогнать операцию, материал и жёсткость воды через конфигуратор подбора на /selector: он предложит конкретную марку и концентрацию под задачу. ООО «ГСМ-УРАЛ» (Челябинск) отгружает по счёту — заявкой и безналом, без оплаты картой онлайн, по Уралу своим транспортом, по России — транспортной компанией; к каждой партии прикладываем паспорт качества, декларацию соответствия и TDS. Нужна пробная канистра перед бочкой или еврокубом — присылайте заявку, а за полным ассортиментом смазочных материалов кроме СОЖ — на maslai.ru.
