Подача СОЖ в зону резания: полив, высокое давление, MQL

Оператор жалуется, что резец «горит» на нержавейке, хотя СОЖ льётся из форсунки не переставая — бак работает исправно, концентрация в норме, а инструмент всё равно теряет стойкость в разы быстрее нормы. Причина почти всегда не в составе жидкости, а в способе её доставки: подача СОЖ в зону резания поливом с расстояния и подача СОЖ под давлением через канал в самом инструменте — это физически разные процессы, и щедрый поток снаружи далеко не всегда означает, что жидкость реально попадает туда, где режущая кромка встречается с металлом.

В этой статье разбираем три рабочих способа подачи СОЖ — обычный полив и затопление, подачу высокого давления через инструмент и MQL, минимальную смазку аэрозолем, — с цифрами по давлению и расходу, честными ограничениями каждого способа и таблицей для быстрого сравнения. Отдельно — что происходит при глубоком сверлении, когда снаружи до кромки в принципе не дотянуться, и как способ подачи меняет требования к самому составу СОЖ, а не только к оборудованию станка.

Почему обычная подача СОЖ не всегда доходит до кромки

В зоне контакта инструмента и стружки при точении и фрезеровании стали температура локально поднимается до 600–900 °C, а на нержавеющих и жаропрочных сплавах — ещё выше, потому что низкая теплопроводность этих материалов не даёт теплу уйти в стружку и деталь: оно концентрируется прямо на кромке. Когда капля СОЖ комнатной температуры попадает на настолько горячую поверхность, у неё есть все шансы повторить классический эффект Лейденфроста — жидкость мгновенно вскипает на контакте, и между каплей и металлом образуется тонкая паровая подушка, которая изолирует жидкость от поверхности не хуже теплоизолятора. Формально СОЖ льётся, а по факту значительная часть объёма испаряется, толком не забрав тепло с кромки.

Второй фактор работает независимо от первого — это сама стружка. На фрезеровании и сверлении она сходит с режущей кромки и физически перекрывает форсунке прямую видимость на зону контакта, а на высоких оборотах шпинделя улетает с такой скоростью, что струя полива просто не успевает её обогнать и добраться до кромки раньше, чем стружка окажется в стороне. В результате получается ситуация, которую видит почти любой технолог: расход СОЖ высокий, бак не пустеет, а инструмент показывает признаки перегрева — цвета побежалости, наростообразование, ускоренный износ по задней поверхности.

Отсюда практический вывод, который стоит держать в голове до всех разговоров про класс жидкости: способ подачи СОЖ в зону резания определяет эффективность применения состава едва ли не больше, чем его химия. Самая дорогая синтетика с полным пакетом присадок не поможет, если она физически не долетает до кромки, а самый обычный эмульсол, поданный точно и под давлением, на многих операциях отработает лучше, чем щедрый, но неприцельный полив.

Полив и затопление: самый распространённый способ подачи СОЖ

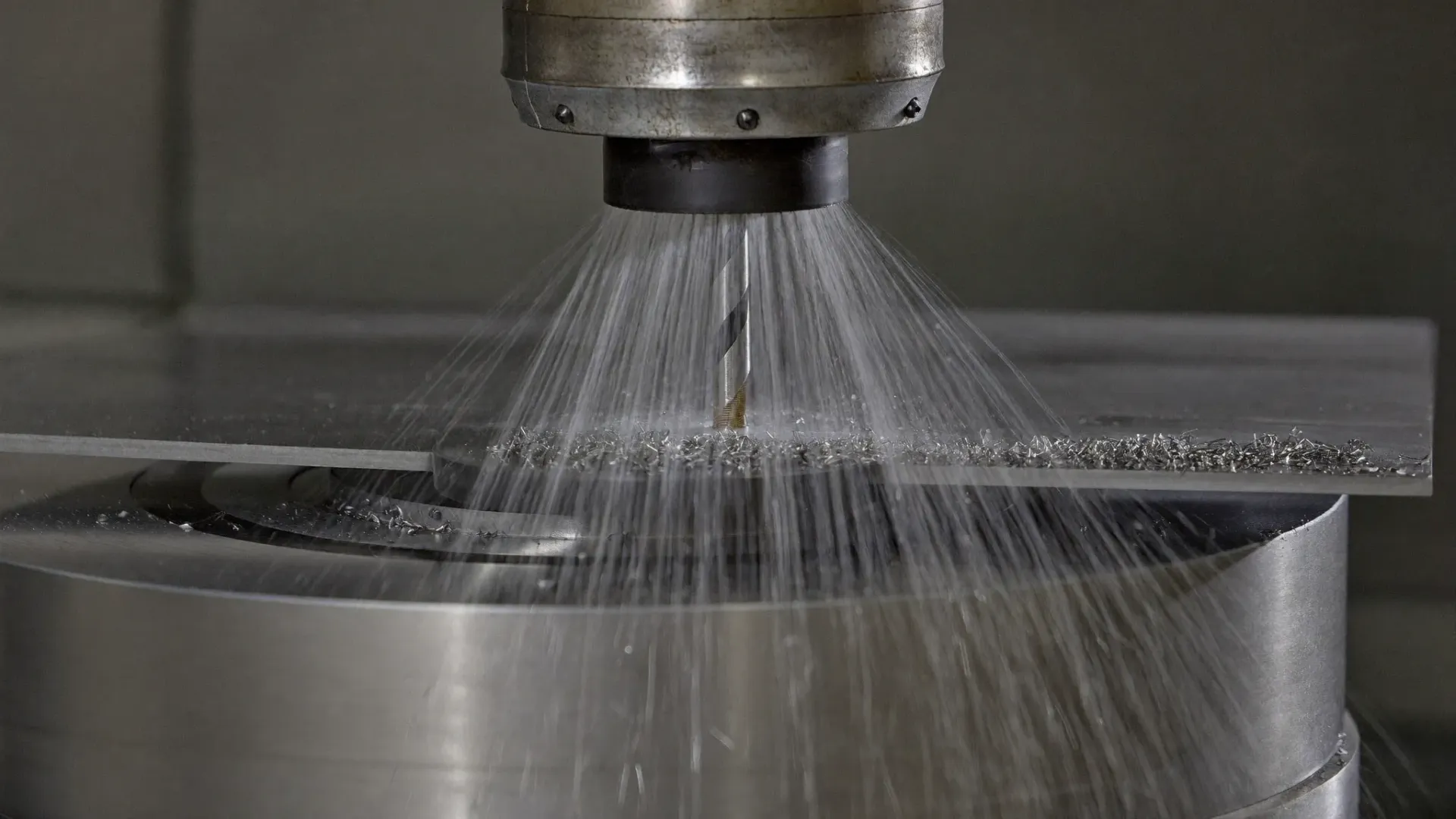

Полив, он же затопление зоны резания, — базовый способ, который стоит на подавляющем большинстве станков с завода: насос низкого давления гонит жидкость из бака через одну или несколько внешних форсунок, направленных примерно на зону обработки. Давление в такой системе обычно не превышает нескольких атмосфер — порядка 0,5–3 бар, расход в зависимости от размера станка и числа форсунок держится в диапазоне 10–60 л/мин. Задача полива не столько «продавить» жидкость к самой кромке, сколько создать вокруг зоны резания достаточный объём охлаждающей и смазывающей среды, вымыть стружку из рабочей зоны и охладить деталь и узлы станка в целом.

Для большого пласта операций этого достаточно, и переплачивать за более сложную систему подачи не имеет смысла. Лёгкое и среднее точение, фрезерование и сверление неглубоких отверстий на углеродистых и низколегированных сталях, чугуне, алюминии при умеренных скоростях резания — здесь тепловая нагрузка на кромку не настолько экстремальна, чтобы паровая рубашка из предыдущего раздела становилась решающим фактором, и обычный полив исправно справляется и с охлаждением, и со смазыванием, и с эвакуацией стружки.

Граница, где полив перестаёт работать, довольно предсказуема: высокоскоростная обработка, глубокое сверление свыше пяти диаметров, труднообрабатываемые материалы — нержавеющие и жаропрочные стали, титановые сплавы — и любые операции, где стружка склонна виться длинной лентой и перекрывать доступ жидкости к кромке. Именно на этой границе начинают разговор про подачу СОЖ высокого давления, потому что там, где не хватает давления, добавка объёма жидкости почти не помогает — форсунку можно открутить хоть на максимум, а результат не изменится.

Даже там, где полива вполне достаточно, эффективность подачи СОЖ сильно зависит от того, насколько точно направлена форсунка: заводская настройка «в общем направлении» на зону резания часто оставляет запас, который выбирается простой донастройкой угла и высоты сопла под конкретный инструмент и операцию — без единого рубля вложений в оборудование. Технолог, который раз в смену проверяет, куда реально льётся жидкость на конкретном станке, часто вытягивает из обычного полива больше эффективности, чем цех, который годами держит форсунки в заводском положении и решает проблему перегрева заменой инструмента, а не настройкой подачи.

Подача СОЖ высокого давления: физика в зоне резания

Подача высокого давления, HPC (high pressure coolant), — принципиально другой подход: жидкость доставляется не общим поливом сверху, а прицельно, часто через внутренние каналы самого инструмента — сверла, фрезы, резца со сквозным каналом под СОЖ. Типовые металлообрабатывающие центры с опцией HPC работают на давлении 20–70 бар, специализированные системы для глубокого сверления и особо тяжёлых операций поднимают планку до 100 бар и выше. Расход при этом обычно ниже, чем при поливе, — порядка 5–40 л/мин, потому что струя работает точечно и не расходуется на «омывание» всего рабочего пространства станка.

Физически высокоскоростная тонкая струя способна пробить ту самую паровую подушку, которая останавливает обычный полив, и внедриться в зазор между стружкой и передней поверхностью инструмента — именно туда, где формируется основное тепловыделение. Дополнительный эффект — стружкодробление: струя под давлением работает как клин, заходит под завивающуюся стружку и ломает её на короткие сегменты вместо длинной вьющейся ленты, что особенно ценно на вязких материалах — низкоуглеродистых сталях и части марок нержавейки, — где без принудительного дробления стружка норовит намотаться на инструмент или деталь.

Третий эффект — активная эвакуация: струя высокого давления не просто охлаждает, а буквально вымывает стружку из зоны резания и из канавок сверла на глубоких отверстиях, не давая ей повторно попадать под резец. Повторное резание уже отделившейся стружки — одна из скрытых причин преждевременного затупления инструмента при обычном поливе, и именно этот эффект подача высокого давления убирает почти полностью.

Что даёт высокое давление на нержавейке, титане и вязких сталях

Нержавеющие стали, титановые и жаропрочные сплавы объединяет низкая теплопроводность: тепло, выделяемое при резании, плохо уходит в стружку и деталь и концентрируется прямо на кромке инструмента, поэтому именно тепло, а не твёрдость материала, чаще всего ограничивает скорость резания на этих сплавах. Подача СОЖ под давлением напрямую снимает часть этого ограничения — жидкость реально доходит до кромки и забирает тепло там, где оно образуется, а не рядом. На практике это означает возможность держать более высокую скорость резания или подачу без ускоренного выхода инструмента из строя по сравнению с тем же материалом на обычном поливе.

Насколько именно вырастет стойкость инструмента или скорость резания, зависит от конкретной операции, геометрии инструмента и марки стали настолько сильно, что называть одну универсальную цифру «на все случаи» было бы нечестно; в отраслевой практике внедрение HPC на тяжёлых операциях с нержавейкой и титаном обычно окупается за счёт заметного роста стойкости инструмента и сокращения простоев на переточку и замену пластин, а не за счёт разового скачка производительности. Отдельная выгода на этих материалах — управляемое стружкодробление: у нержавейки длинная вьющаяся стружка мешает работе и травмоопасна, у титана короткая, но очень горячая стружка при накоплении в зоне резания создаёт риск возгорания мелкой стружечной пыли, и активная эвакуация струёй под давлением снижает оба риска.

При этом инвестиция в систему высокого давления — это не про каждый станок подряд. Насос высокого давления, оснастка и инструмент с внутренними каналами, более тонкая фильтрация — реальные капитальные затраты, и оправданы они там, где есть конкретная боль: систематический перерасход инструмента на нержавейке и титане, узкое место по времени цикла на тяжёлых операциях, брак от перегрева кромки. Если парк станков в основном работает по чёрным металлам на средних режимах, обычный полив с правильно подобранным классом СОЖ остаётся более разумным вложением денег, чем HPC «на всякий случай».

На новых обрабатывающих центрах опцию высокого давления сегодня всё чаще заказывают сразу от производителя станка — насос и магистрали уже встроены в конструкцию, и дополнительные вложения сводятся к инструментальной оснастке с каналами под жидкость. Дооснащение станка, который изначально проектировался под обычный полив, обходится заметно дороже: нужно врезать насос и трубопроводы в существующую компоновку, и не на каждой модели это вообще конструктивно возможно. Поэтому решение про HPC разумнее принимать на этапе выбора станка под новую номенклатуру деталей, а не как доработку задним числом, если заранее известно, что в номенклатуре будет нержавейка, титан или глубокое сверление.

Что нужно системе подачи СОЖ высокого давления: фильтрация и пеногашение

У инструмента с внутренним подводом каналы под жидкость узкие — сопла на выходе часто имеют диаметр от 0,3 до 1 мм, и любая механическая примесь в жидкости такого канала не прощает: забитое сопло или канал в держателе означает мгновенную потерю давления в самый неподходящий момент и остановку станка на прочистку. Обычной фильтрации, достаточной для полива — бумажный картридж или магнитный сепаратор с отсечкой порядка 50–100 мкм, — для системы высокого давления, как правило, мало; нужна более тонкая ступень, часто до 25–50 мкм и мельче, обычно отдельным контуром прямо перед насосом высокого давления.

Второй момент — пенообразование. Струя, вылетающая из узкого сопла под давлением 20–70 бар, захватывает воздух активнее, чем спокойный полив, а падение отработанной жидкости обратно в бак с высоты добавляет ещё аэрации; обычная СОЖ без специально рассчитанного низкопенного пакета присадок в таких условиях начинает пениться уже в первые часы работы. Пена — не эстетическая проблема: вспененная жидкость хуже отводит тепло, переливается через край бака и забивает фильтры воздушными пробками. Поэтому под системы высокого давления выбирают синтетику или полусинтетику именно с низкопенной формулой, а не любой продукт из линейки «потому что он и так на складе есть».

Третье — сам насос и обвязка: система высокого давления требует отдельного насосного агрегата, трубопроводов и оснастки, рассчитанных на рабочее давление, что заметно дороже штатной системы полива и требует более частой замены фильтрующих элементов при обслуживании. Концентрацию раствора в таких системах контролируют так же, как при обычном поливе, — рефрактометром, — но из-за более интенсивного перемешивания и аэрации испарение лёгких фракций и расход присадок идёт быстрее, поэтому график проверки концентрации стоит делать чаще, а не по остаточному принципу.

Сравнение способов подачи СОЖ в зону резания

Собрали три способа подачи СОЖ в одну таблицу — по давлению и расходу, по тому, что каждый способ даёт и где заканчивается эффективность подачи СОЖ этим методом. Внутренний подвод при глубоком сверлении — частный случай подачи высокого давления, его разбираем отдельно ниже; в таблице он не выделен отдельной колонкой, чтобы не размывать сравнение трёх базовых подходов.

MQL: минимальная смазка вместо жидкостной подачи СОЖ

MQL, minimum quantity lubrication, минимальная смазка, — способ подачи, при котором в зону резания подаётся не литры жидкости из бака, а аэрозоль масла в потоке сжатого воздуха: обычно 10–150 мл масла в час, распылённого форсункой рядом с инструментом или через внутренний канал самого инструмента вместе с воздухом под давлением 4–6 бар. Охлаждение здесь обеспечивает в основном сам поток сжатого воздуха, а смазывание — тонкая масляная плёнка на кромке; никакого бака с раствором, который нужно готовить и контролировать по концентрации и pH, в MQL просто нет.

Отсюда и главные выгоды способа. Стружка после MQL остаётся практически сухой, её можно сразу сдавать в переработку без промывки и без «мокрого» металлолома, разбавленного эмульсией. Не нужен бак на сотни литров с обслуживанием, аэрацией против биопоражения и утилизацией отработанного раствора — а значит меньше и трудозатрат цеха, и объёма отхода, который вообще нужно утилизировать. Для предприятий, которые считают экологическую нагрузку и затраты на утилизацию так же внимательно, как цену концентрата, MQL — ощутимая статья экономии, а не только модная опция.

Ограничения при этом реальные, и обещать MQL как замену жидкостной СОЖ на всех операциях было бы нечестно. Способ не годится там, где нужен объёмный теплоотвод и вымывание большого количества стружки или абразива, — тяжёлое точение, глубокое сверление и шлифование в MQL почти не переводят, для них жидкостная подача остаётся обязательной. На титане и труднообрабатываемых сплавах MQL применяют осторожно и чаще в сочетании с дополнительным охлаждением, а не как единственный способ подачи. А вот на алюминии, чугуне и лёгком-среднем фрезеровании и сверлении неглубоких отверстий MQL — рабочий и во многих случаях экономически более выгодный вариант, чем поддержание полноценной системы полива.

Подвод СОЖ через инструмент при глубоком сверлении

На глубоком сверлении, начиная примерно с соотношения глубины к диаметру отверстия свыше пяти, полив снаружи вообще перестаёт быть рабочим вариантом — канавки сверла на такой глубине забиты выходящей наружу стружкой, и жидкости просто нет физического пути добраться до кромки иначе, чем изнутри самого инструмента. Здесь единственный работающий способ — внутренний подвод под давлением через канал в теле сверла, обычно от 20 до 100 бар и выше в зависимости от глубины и диаметра отверстия: жидкость идёт к кромке по одному каналу и одновременно выносит стружку наружу через канавки, совмещая в одном потоке охлаждение и эвакуацию.

Для таких операций, особенно на углеродистых и легированных сталях, нержавейке и титане, чаще оправдан переход с водной эмульсии на неразбавляемое масло — в линейке Katana Kuranto это МР-3 для глубокого сверления и развёртывания чёрных сталей и МР-7С для резьбонарезания нержавеющей стали и титана без активного хлора в составе. Масляная плёнка держит кромку там, где водная эмульсия любого класса и под любым давлением быстро сгорает на контакте; подробнее о выборе между эмульсией и неразбавляемым маслом для таких операций — в материале о СОЖ для глубокого сверления и резьбонарезания.

Общее правило, которое стоит применять при выборе класса СОЖ под конкретный способ подачи: для полива класс определяют металл, операция и жёсткость воды, а способ подачи почти не накладывает ограничений. Для систем высокого давления обязательны низкопенные составы с усиленным EP-пакетом — обычная бюджетная эмульсия под давлением превратится в пену за первый час работы. Для MQL нужна отдельная категория продукта — специальные MQL-масла, часто на эстеровой или растительной основе, обычную водную СОЖ в систему MQL заливать нельзя вообще. А для внутреннего подвода на глубоком сверлении в большинстве случаев правильнее неразбавляемое масло, а не вода.

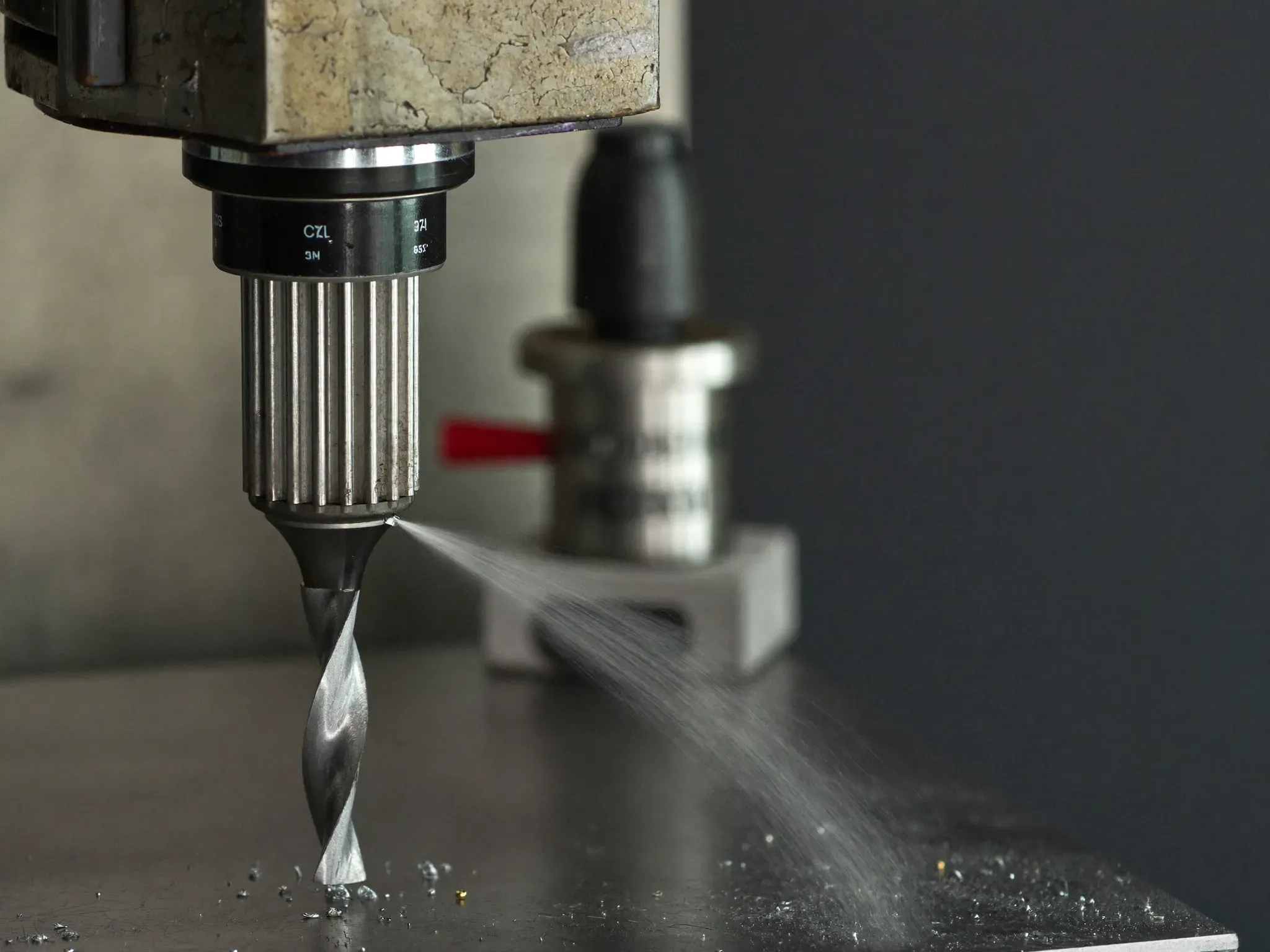

Подача СОЖ высокого давления через внутренний канал инструмента доводит жидкость туда, куда не достаёт обычный полив.

Можно ли перейти на MQL без замены станка?

Частично. MQL требует собственной системы дозирования и распыления — насоса-дозатора и форсунок, а на инструменте с внутренним подводом ещё и подготовленного канала под аэрозоль в шпинделе и оснастке, и это отдельный монтаж, а не просто «прекратить заливать бак». На станке без готовых внутренних каналов ставят внешние форсунки MQL рядом с инструментом — рабочий вариант для фрезерования и неглубокого сверления, но он хуже проникает в глубокие отверстия и на самых высоких оборотах шпинделя. Если планируете MQL системно на несколько станков, а не как эксперимент на одном участке, разумнее закладывать внутренний подвод сразу при покупке нового станка или оснастки, а не переделывать существующий парк.

Почему при высоком давлении СОЖ пенится сильнее?

Пена в системе высокого давления — прямое следствие аэрации: тонкая струя выходит из узкого сопла на скорости, достаточной, чтобы захватывать воздух, а возврат отработанной жидкости в бак с высоты добавляет вспенивание при падении. Обычный эмульсол или полусинтетика без специально рассчитанного низкопенного пакета в таких условиях начинают пениться уже в первые часы смены, а пена снижает реальную теплоотводящую способность раствора и переливается через край бака. Разовая добавка пеногасителя проблему не снимает надолго — правильное решение изначально ставить в систему высокого давления состав, формула которого рассчитана именно под аэрацию, а не универсальный продукт «какой был на складе»; подробнее о механике пенообразования и способах его гасить — в отдельном материале о том, почему пенится СОЖ.

Какую концентрацию СОЖ выставлять для системы высокого давления?

Единой цифры «для HPC вообще» не существует — концентрацию всегда считают от операции и обрабатываемого металла, а не от давления в системе подачи. На практике для высоконапорных систем чаще держат концентрацию у верхней границы диапазона, рекомендованного производителем для конкретного продукта, потому что более интенсивные перемешивание и аэрация ускоряют испарение лёгких фракций и расход присадок по сравнению со спокойным поливом. Контроль — тот же рефрактометр, но проверять стоит чаще, чем при обычной системе, а точную цифру для своего случая правильнее уточнить по паспорту качества и TDS выбранного продукта, а не подбирать на глаз.

Что выгоднее внедрять — HPC или MQL?

Это разные инвестиции под разные задачи, и сравнивать их напрямую по цене некорректно. HPC — про снятие тепла и дробление стружки на тяжёлых операциях: инвестиция окупается ростом стойкости инструмента и сокращением простоев там, где перегрев кромки уже реальная проблема, а стоимость внедрения выше — насос высокого давления, тонкая фильтрация, оснастка с каналами. MQL — про отказ от жидкостной системы вообще там, где объёмный теплоотвод не требуется: инвестиция ниже, чем в HPC, но экономия идёт в основном за счёт исключения бака, обслуживания раствора и утилизации отходов, а не за счёт роста стойкости инструмента. Если в номенклатуре есть и тяжёлые операции на нержавейке, и лёгкое фрезерование алюминия, экономически оправданно применять оба способа на разных станках одного цеха, а не искать один универсальный вариант подачи на все случаи.

Подберём способ подачи и состав СОЖ под ваш парк станков

Способ подачи СОЖ в зону резания — параметр выбора не менее важный, чем сам класс жидкости: одна и та же полусинтетика может отлично работать в обычном поливе и стать проблемой в системе высокого давления без низкопенного пакета присадок. Если на участке уже стоит HPC, вы планируете внедрять MQL или переходите на глубокое сверление с внутренним подводом — пройдите короткий подбор в конфигураторе, указав способ подачи вместе с металлом и станком: система сузит выбор до составов, реально совместимых именно с вашим оборудованием. Либо пришлите параметры цеха нашему технологу напрямую и запросите пробную канистру, чтобы протестировать состав перед закупкой партии — к каждой отгрузке ГСМ-Урал прикладывает паспорт качества партии, декларацию соответствия и TDS. Полный ассортимент смазочных материалов, не только СОЖ, — на основном сайте компании maslai.ru.
