СОЖ для глубокого сверления и резьбонарезания: масла против эмульсий

Знакомая картина: метчик на нержавейке опять сгорел за три-четыре резьбы, или сверло заклинило на глубине пятнадцати диаметров и обломок пришлось выковыривать из готовой детали. Технолог первым делом смотрит на инструмент — вроде нормальный, той же партии, что и раньше. Потом смотрит в бак станка — эмульсия свежая, концентрация в норме по рефрактометру. Проблема не в инструменте и не в качестве раствора: для этой операции водная СОЖ для сверления физически не подходит, сколько её ни готовь.

В этом материале разбираем, почему глубокое сверление и резьбонарезание — это отдельная физика, где обычная эмульсия сдаёт даже при идеальном обслуживании; почему на вязких сталях, нержавейке и титане нужно масло для глубокого сверления или резьбонарезания вместо водной СОЖ; как выбрать между МР-3 и МР-7С; и как правильно подавать неразбавляемое масло для резания в зону контакта, чтобы получить прирост стойкости инструмента, а не только дым, лужи под станком и лишнюю статью расходов на мойку деталей.

Почему глубина отверстия больше пяти диаметров меняет всё

На обычном сверлении и точении зона резания открыта: стружка выходит наружу почти беспрепятственно, а СОЖ поливом или из форсунки без труда достаёт до кромки. Как только глубина отверстия переваливает за пять диаметров, геометрия задачи меняется принципиально: зазор между телом сверла и стенкой отверстия — доли миллиметра, канал для выхода стружки — узкая спиральная канавка, а расстояние от устья отверстия до режущей кромки на специализированном оборудовании измеряется десятками, а то и сотнями миллиметров. Полив СОЖ сверху здесь не работает — жидкость просто не доходит до кромки, а стружка вместо свободного выхода начинает накапливаться в канавке.

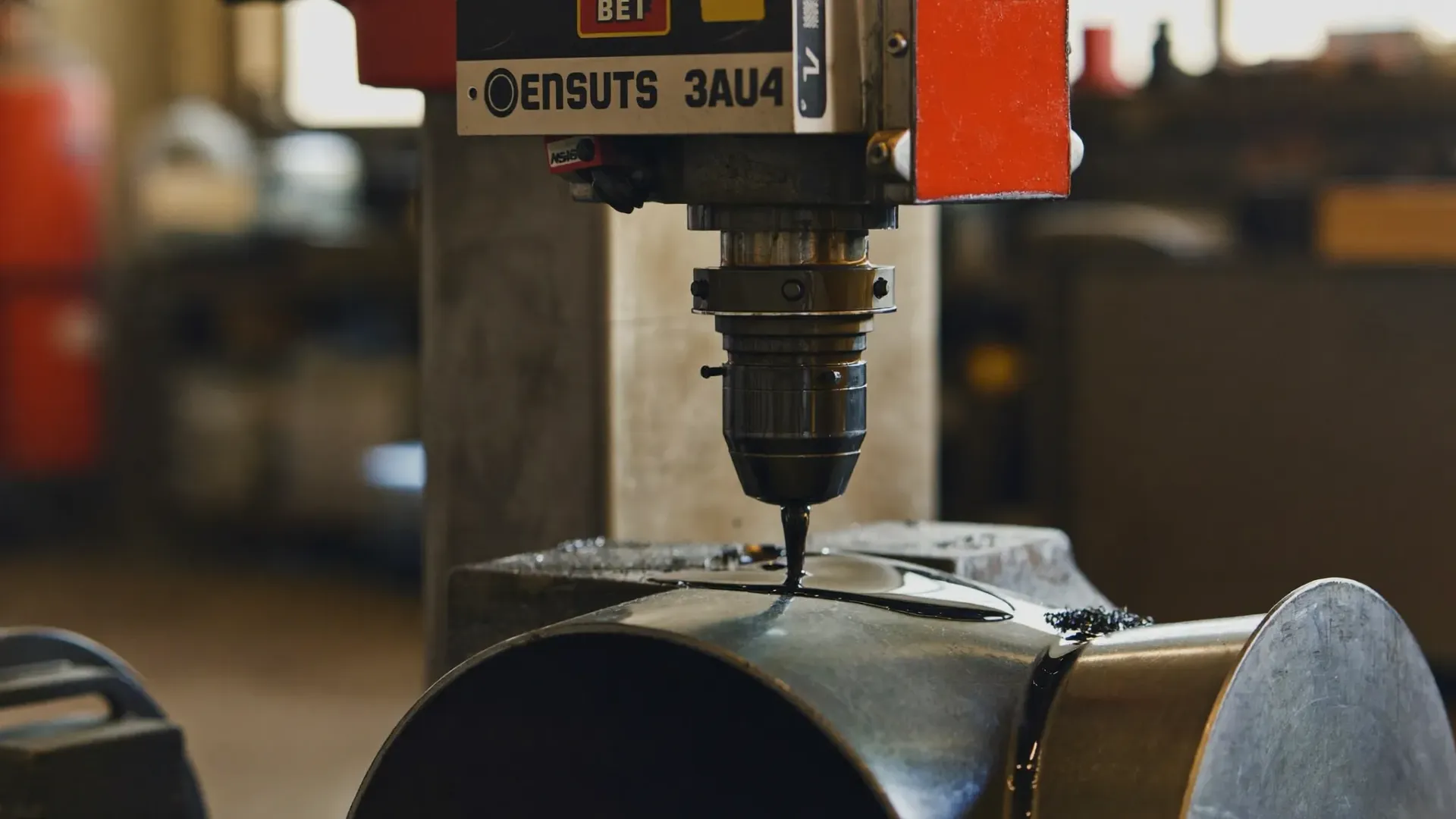

Поэтому глубокое сверление конструктивно устроено иначе: СОЖ подают не поливом, а под давлением через внутренний канал сверла или через кольцевой зазор специальной оснастки (в зависимости от схемы — одностенная BTA-система или эжекторное сверление), и именно этот напорный поток одновременно смазывает кромку, охлаждает её и выносит стружку наружу по расчётному маршруту. Если давление или расход СОЖ падают хотя бы на четверть от нормы, стружка перестаёт эвакуироваться вовремя, забивает канавку, и сверло начинает клинить в отверстии — а клин на глубине пятнадцати-двадцати диаметров означает сломанный инструмент, который приходится извлекать из уже готовой, часто дорогой детали.

Добавим температуру. При ограниченном теплоотводе через тело длинного сверла и малом зазоре температура в зоне резания растёт быстрее, чем на обычном сверлении, а горячая стружка контактирует со стенкой отверстия дольше. В этих условиях от жидкости требуется не просто охлаждать, а держать сплошную смазывающую плёнку на кромке при экстремальном давлении и температуре одновременно — и именно с этим у водных эмульсий начинаются проблемы, о которых дальше подробнее.

Масляный клин: почему эмульсия не держит нагрузку

В зоне контакта инструмента с металлом жидкость работает в режиме граничной смазки: контактное давление настолько велико, что полноценный гидродинамический слой не формируется, и единственное, что разделяет металл инструмента и металл детали, — тонкая плёнка, которую технологи называют масляным клином. Плёнка образуется молекулами масла, которые физически или химически, через EP-присадки, закрепляются на поверхности металла и держат нагрузку до определённого предела давления и температуры. У обычной водной эмульсии доля масла в готовом растворе — единицы процентов, и на лёгких операциях этого хватает, потому что нагрузка на кромку умеренная, а зона контакта короткая.

На глубоком сверлении и особенно на резьбонарезании контактное давление и площадь фактического контакта кратно выше, чем на точении или фрезеровании: метчик, например, режет всем профилем резьбы одновременно, а не одной точкой кромки. При такой нагрузке масляная плёнка эмульсии физически не выдерживает — она продавливается, локально рвётся, и в месте разрыва инструмент контактирует с металлом детали напрямую, без смазки. Результат — наволакивание стружки на кромку, резкий рост трения и температуры и в итоге прогорание кромки метчика или сверла за считаные проходы, даже если раствор свежий и концентрация идеальная.

Вода в составе эмульсии здесь не помогает, а мешает: как только масляная плёнка рвётся, в зоне контакта остаётся в основном вода, которая не смазывает вообще. Поднять концентрацию эмульсии до пятнадцати-двадцати процентов теоретически увеличивает долю масла, но упирается в пенообразование, ухудшение охлаждения и резкий рост расхода концентрата — экономика такого решения выходит хуже, чем переход на специализированный продукт. Отсюда правило, знакомое каждому технологу: там, где нагрузка на кромку превышает предел, который держит масляная плёнка эмульсии, нужен состав со стопроцентной масляной фазой и усиленным пакетом присадок крайнего давления — то есть неразбавляемое масло для резания.

Резьбонарезание метчиком: та же физика в ещё более жёстких условиях

Резьбонарезание — отдельный разговор, потому что по нагрузке на инструмент это одна из самых тяжёлых операций механообработки. Метчик формирует резьбовой профиль одновременно всеми зубьями заборной части, скорость резания у корня резьбы близка к нулю, а стружка вынуждена эвакуироваться назад по узким канавкам против направления подачи — по сути та же проблема эвакуации, что и в глубоком сверлении, только на меньшем инструменте и с более сложной геометрией контакта.

На чёрных сталях СОЖ для резьбонарезания средней жёсткости ещё можно закрыть эмульсией с сильным EP-пакетом, если резьба неглубокая и диаметр метчика небольшой. Но на вязких и нержавеющих сталях, где металл склонен к наклёпу и налипанию на инструмент, а также на титановых сплавах, ситуация другая: масло для нарезания резьбы там нужно неразбавляемое. Нержавейка и титан упрочняются в процессе резания, из-за чего усилие резания растёт от прохода к проходу, а склонность этих металлов к адгезионному схватыванию с инструментом выше, чем у углеродистой стали — без сплошной масляной плёнки метчик буквально приваривается к стенке резьбы микроскопическими очагами, и резьба получает задиры или рвётся по профилю.

Здесь же важная деталь по химии присадок. Активная сера и фосфор в составе масла реагируют со свежеобразованной поверхностью металла при температуре резания, образуя тонкие сульфидные и фосфатные плёнки с низким сопротивлением сдвигу — именно они предотвращают сваривание и задиры. А вот активный хлор, который отлично работает как EP-присадка на чёрных сталях, для нержавейки и особенно титана нежелателен: хлор провоцирует питтинговую коррозию на нержавеющих сталях и коррозионное растрескивание под напряжением на титане, причём остатки хлорсодержащего состава в резьбе могут проявиться не сразу, а через недели эксплуатации детали. Поэтому масла для резьбонарезания нержавейки и титана делают активированными серой и фосфором, но без активного хлора в составе.

Что такое неразбавляемое масло для резания и чем оно отличается от эмульсии

Неразбавляемое масло для резания — это готовый к применению продукт на минеральной или полусинтетической основе, который заливается в систему подачи станка в чистом виде, без разведения водой. В отличие от эмульсола, полусинтетики или синтетики, где вода — обязательный компонент рабочего раствора, здесь масляная фаза составляет сто процентов состава, а функцию смазывания и защиты кромки от экстремального давления и температуры выполняет пакет присадок крайнего давления — сернистых, фосфорных, иногда хлорированных соединений в комбинации с ингибиторами коррозии и антипенными добавками.

Путать неразбавляемое масло с обычной СОЖ на водной основе не стоит хотя бы потому, что физика работы принципиально другая: эмульсия охлаждает лучше за счёт высокой теплоёмкости воды, но смазывает хуже под экстремальной нагрузкой; масло смазывает кардинально лучше, потому что даёт сплошную плёнку без разрывов, но охлаждает хуже — испарения воды нет, а теплоёмкость минерального масла в разы ниже. Именно поэтому масло применяют не везде, а точечно, на операциях, где смазывание критичнее охлаждения: глубокое сверление, резьбонарезание, развёртывание, протяжка, зубонарезание на тяжёлых модулях.

Ещё одно отличие — срок службы и логистика обслуживания. Эмульсия — расходный раствор с ограниченным сроком жизни в недели-месяцы, который контролируют рефрактометром и периодически сливают. Неразбавляемое масло в замкнутой системе подачи станка служит заметно дольше — оно не расслаивается и не подвержено биопоражению, характерным для водных составов; основной механизм износа здесь — постепенное истощение присадочного пакета и загрязнение мелкой стружкой, которое устраняют фильтрацией и периодическим долитием свежего масла, а не полной заменой раствора каждые несколько недель.

Термин «смазочно-охлаждающие технологические средства», под которым в отечественной нормативке проходят и водные СОЖ, и неразбавляемые масла для резания, закреплён в ГОСТ 32478-2013 — он же задаёт общие требования к таким составам вне зависимости от того, на водной они основе или чисто масляной. Практическая разница между двумя типами при этом остаётся ровно такой, как описано выше: пропорция между смазыванием и охлаждением, а не формальная принадлежность к одной товарной группе.

МР-3 и МР-7С: как выбрать между линейками

В линейке Katana Kuranto за неразбавляемые масла для резания отвечают две марки — МР-3 и МР-7С, и разделены они не по бренду, а по конкретной паре «операция плюс металл», под которую подобран присадочный пакет. Ошибка в выборе между ними обычно выглядит не как «масло совсем не работает», а как «работает хуже ожидаемого»: кромка держится меньше расчётного числа проходов, резьба получается с чуть худшей чистотой поверхности, хотя формально масло льётся то же самое, только не той марки.

МР-3 — база под глубокое сверление и развёртывание чёрных сталей: конструкционных, углеродистых, легированных до среднего уровня прочности. Присадочный пакет здесь сбалансирован на удержание масляного клина при высоком давлении в узком зазоре сверла и на вынос стружки без задиров по стенке отверстия, а активный хлор в составе некритичен, потому что чёрная сталь на хлор так не реагирует, как нержавейка. МР-7С, напротив, сделан специально под резьбонарезание нержавеющих сталей и титановых сплавов: активирован серой и фосфором, без активного хлора, и рассчитан на экстремальное давление именно в геометрии метчика — короткий контакт по всему профилю резьбы, а не протяжённый контакт вдоль канавки сверла.

Способы подачи масла в зону резания

Даже правильно подобранное масло не спасёт кромку, если оно не доходит до зоны резания в нужном объёме и под нужным давлением. Для глубокого сверления это, как правило, подача через внутренние каналы инструмента под давлением — насос станка нагнетает масло в канал сверла или в кольцевой зазор специальной оснастки, и жидкость выходит прямо у режущей кромки, одновременно смазывая контакт и выталкивая стружку наружу по расчётной траектории. Давление и расход здесь подбираются под диаметр и глубину отверстия: недостаточный напор не пробьёт стружку из глубины, избыточный на маломерном инструменте создаёт паразитную турбулентность и не даёт преимущества.

На резьбонарезании метчиком классическая подача — поливом непосредственно на инструмент и деталь, чего достаточно для ручного и полуавтоматического нарезания, а также для автоматических линий с невысоким тактом. Для скоростного резьбонарезания и там, где важна чистота рабочей зоны и минимальный расход масла, применяют MQL, минимальную дозированную подачу масла в виде мелкодисперсного аэрозоля прямо на кромку метчика — буквально миллилитры в минуту вместо литров поливом. MQL снижает расход масла в разы, уменьшает количество масляного тумана в цеху по сравнению с обильным поливом на скорости и упрощает последующую очистку детали, но требует специальной форсунки и настройки дозы под конкретную операцию — это отдельная система, которую подбирают под задачу, а не универсальная замена полива.

Развёртывание и протяжка по логике подачи ближе к глубокому сверлению, чем к резьбонарезанию: канал для СОЖ часто конструктивно заложен в оснастку, и масло подаётся под давлением через инструмент или через кондуктор. Если на существующем станке такой системы нет и предполагается просто полив неразбавляемого масла в открытую зону резания — это тоже работает, но хуже целевой подачи через канал, а на глубину свыше пяти-семи диаметров полив уже не спасает: масло физически не продавливается сквозь узкий зазор навстречу выходящей стружке, и здесь без модернизации системы подачи станка не обойтись.

Отдельная тема — вязкость масла под конкретную схему подачи. Для подачи через узкие внутренние каналы длинного сверла нужна жидкость, которая не теряет текучести и прокачивается насосом без чрезмерного падения давления по длине канала, поэтому масла под глубокое сверление подбирают по вязкости отдельно от масел, рассчитанных на простой полив в открытую зону — залить в станок с узким каналом слишком вязкий продукт означает недодавить нужный расход СОЖ до кромки даже при исправном насосе.

Минусы масел против плюсов: считаем экономику

У неразбавляемых масел для резания есть реальная обратная сторона, и снабженцу честнее сразу её посчитать, а не выяснять постфактум. Первое — масляный туман и дым, особенно при интенсивной подаче на высоких оборотах: масло испаряется и разбрызгивается сильнее водной эмульсии, требует местной вытяжной вентиляции, а на постоянных рабочих местах — масляных туманоуловителей. Второе — пожароопасность: минеральные масла относятся к горючим жидкостям, хранение требует удаления от источников открытого огня и сварочных постов, а тушение — пеной или порошком, не водой. Третье — детали после обработки маслом покрыты плёнкой, которую нужно смывать перед покраской, сваркой, гальваникой или упаковкой, то есть в технологическую цепочку добавляется операция мойки и обезжиривания, которой при работе на эмульсии в таком объёме обычно нет. Четвёртое — цена: литр масла для резания дороже литра концентрата водосмешиваемой СОЖ, и разница ощутима при пересчёте на объём закупки бочками.

Теперь плюсы, и считать их нужно не по цене литра, а по стоимости операции. Стойкость кромки метчика или сверла на масле вместо эмульсии на тяжёлых режимах вырастает кратно — именно потому, что масляный клин не рвётся под нагрузкой, кромка меньше греется и меньше склонна к наволакиванию. Качество резьбы тоже прямо зависит от смазывания: меньше задиров и наволакивания — чище профиль резьбы, стабильнее посадка крепежа, меньше брака по резьбовому калибру. На практике, если инструмент на глубоком сверлении или резьбонарезании нержавейки горит и ломается на эмульсии каждую смену, а расход дорогих метчиков и свёрл превышает разницу в цене масла против эмульсии, вопрос экономики решается сам собой в пользу масла — и это типовая ситуация для этих двух операций, а не редкое исключение.

Отдельно к цене масла добавим то, что часто упускают при сравнении: неразбавляемое масло служит в системе станка дольше, чем эмульсия, а значит реже сливается и реже закупается заново — часть более высокой цены за литр компенсируется меньшей частотой полной замены. Считать нужно не рубль за литр концентрата, а совокупную стоимость на тысячу отверстий или тысячу нарезанных резьб, включая стоимость сломанного инструмента, брак и простой станка на извлечение обломка — по этой метрике масло на своих операциях почти всегда выигрывает у эмульсии, несмотря на то, что выглядит дороже в прайсе.

Отработанное масло для резания при этом нельзя просто слить в канализацию или выбросить с бытовым мусором — как и большинство нефтепродуктовых отходов, оно попадает под умеренно опасный класс отходов и подлежит передаче специализированной организации по договору на утилизацию. Эмульсия в этом смысле не проще: отработанный водный раствор тоже относится к отходам, требующим организованного вывоза, так что разница по затратам на утилизацию между маслом и эмульсией на практике не так велика, как разница в цене самого концентрата или масла.

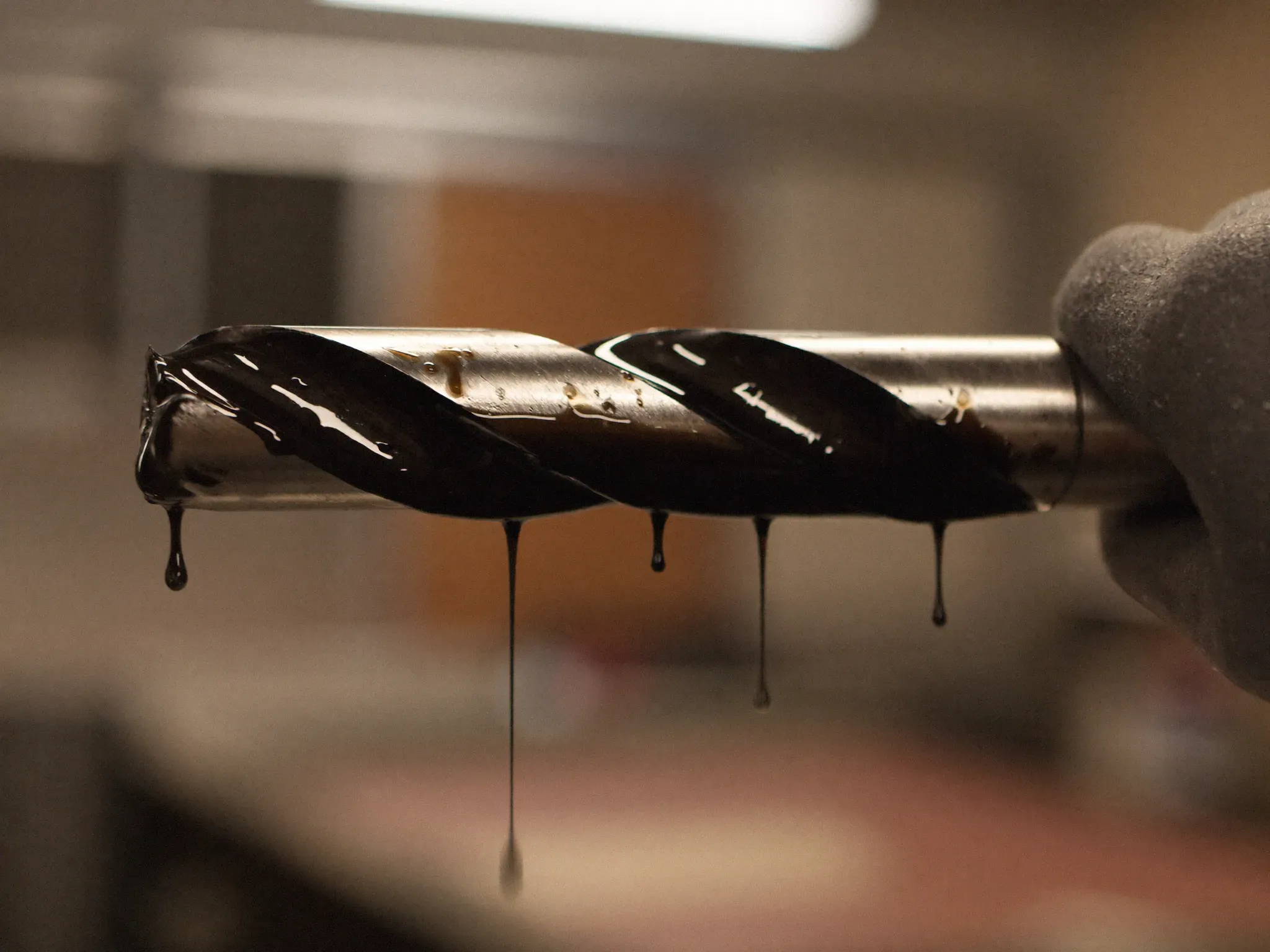

Масляный клин — тонкая плёнка, которая держит нагрузку там, где эмульсия рвётся.

Когда эмульсии всё ещё достаточно

Из всего сказанного не следует, что маслом нужно заливать весь цех — на большинстве операций эмульсия остаётся правильным и более экономичным выбором, а переход на масло без необходимости означает лишние расходы на дым, мойку и хранение горючей жидкости там, где эмульсия справляется без проблем. Собрали ориентир по типовым операциям в одну таблицу, чтобы снабженец мог быстро сверить свой случай.

Можно ли заливать неразбавляемое масло в станок с системой подачи эмульсии?

Не напрямую и не без подготовки. Система подачи под водную эмульсию — насос, магистрали, форсунки, фильтры — обычно рассчитана на другую вязкость и другой объём циркуляции, а остатки эмульсии в баке при смешивании с маслом расслаиваются и портят оба состава. Перед переходом на масло бак и магистрали промывают и полностью осушают от эмульсии, проверяют совместимость материалов уплотнений с минеральным маслом (некоторые резины, рассчитанные на воду, в масле разбухают), а если станок используется и для эмульсии, и для масла попеременно — по возможности заводят отдельный контур подачи под каждую задачу.

Как часто менять неразбавляемое масло для резания?

Заметно реже, чем эмульсию, потому что масло не расслаивается и не подвержено биопоражению так, как водный раствор. На практике интервал полной замены определяется не календарным сроком, а степенью загрязнения мелкой стружкой и абразивной пылью и истощением присадочного пакета — на активной эксплуатации масло фильтруют и периодически досыпают свежим для восполнения присадок, а полную замену делают по результатам визуального контроля (потемнение, накопление шлама на дне бака) и по снижению стойкости инструмента, а не по фиксированному графику в недели, как у эмульсола.

Нужно ли мыть детали после обработки маслом перед следующей операцией?

Да, если дальше идёт сварка, покраска, гальваническое покрытие или сборка с последующей герметизацией — масляная плёнка на этих этапах мешает адгезии и качеству шва или покрытия, поэтому деталь обезжиривают перед передачей на следующий передел. Если следующая операция тоже механообработка на том же или совместимом масле, например развёртывание сразу после глубокого сверления той же маркой, дополнительная мойка обычно не требуется — остаточная плёнка не мешает, а иногда даже облегчает следующий проход.

Подберём масло под глубину отверстия и материал

Если на вашем участке метчики и свёрла выходят из строя быстрее расчётного ресурса, а причина не выяснена, вероятнее всего дело не в качестве инструмента, а в том, что в зону резания подаётся не тот тип жидкости под нужным давлением. Пришлите параметры операции — материал, глубину отверстия или диаметр резьбы, схему подачи на станке — через короткий подбор в конфигураторе или заявкой напрямую, подскажем марку между МР-3 и МР-7С и пришлём пробную канистру на тест перед закупкой партии. Работаем по счёту, без предоплаты картой, к каждой отгрузке прикладываем паспорт качества партии, декларацию соответствия и техническое описание продукта. Если помимо неразбавляемых масел нужен более широкий ассортимент смазочных материалов для цеха — полная линейка есть на основном сайте компании maslai.ru.
